產品特性

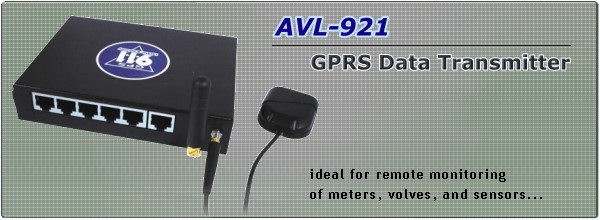

AVL-921 GPS/GPRS 多埠車輛定位追蹤系統

  • 雙頻GSM/ GPRS模組

  • 支援GSM/ SMS/ GPRS通訊模式

  • 外接高感度GPS天線和GRPS天線

  • 六個RS232埠用以接收或傳送資料

  • 內建RISC處理器可以快速處理資料

  • 內建記憶體做資料儲存和程式設定用

  • 可外接Bar Code Reader以方便物流控管

  • 可外接顯示器以接收控管中心的文字訊息

  • 可外接類比數位轉換器以傳送類比訊號回中心

  • 適用於追蹤監控、物流控管以及派遣作業系統

　


產品功能

AVL-921資料轉換器，具有强大的資料處理能力，可搭配GPS 衛星定位模組與GPRS/RF無線通訊模組，可進行的遠端通訊控制及訊息回饋，再加擁有充足的擴充連接埠，可與設備完善整合，配合資訊系統，AVL-921 資料轉換器是遠距無線通訊/控制的最佳利器。

　

應用範例如下：

  • 車輛衛星定位/通訊系統

  • 車流偵測器監測系統

  • 雨量計監測系統

  • 貨物追蹤管理系統

  • 無人抽水站監控系統

  • 無線監控智慧交通系統

  • 溫室監控系統

  • 梁監測系統

特徵：

  • 8 bit RISC CPU，可以升級至33 MIPS處理速度

  • 提供6組RS232 port （ RJ45 接頭）.

  • 系統內建128K Flash ROM供程式使用

  • 外接32KBytes SRAM

  • 外接16KBytes EPROM

  • 電源供應：Vin:12~36VDC@3A

  • 外接蜂鳴器

六組RS232 port 功能說明：

　

  • 條碼機

首先使用RS232 Cable線(一端為RJ45，一端為Dsub-9 公座)從產品前端的com1與條碼機相互連接，連後以條碼機刷條碼，此時條碼機會出兩聲滴滴音，條碼的內容會出現在監控系統螢幕或LCM Panel上。

　

  • PDA導航

首先使用RS232 Cable線(一端為RJ45，一端為Dsub-9公座)從產品前端的com2與PDA相互連接，設定PAD上導航軟體的Com part ，然後啟動導航軟體，自動搜尋GPS的Data即可完成導航工作。

　

  • LED看板

首先使用RS232 Cable線(一端為RJ45，一端為Dsub-9公座)從產品前端的com3與LED看板相互連接，藉由監控系統對LED看板發送訊息，或以客制化方式，預先儲存設定在AVL-921程式內。

　

  • 語音播報模組 or 印刷機

首先使用RS232 Cable線(一端為RJ45，一端為Dsub-9 公座)從產品前端的com4與語音播報模組or printer連接，藉由監控系統對LED看板發送訊息，或以客制化方式，預先儲存設定在AVL-921程式內。另 印刷機部份即輸出一些報表。

　

  • LCM Panel

首先使用RS232 Cable線(一端為RJ45，一端為Dsub-9 公座)從產品前端的com5與LCM Panel連接，此Panel可做駕駛與監控中心的訊息溝通平臺。

　

  • 參數設定

外接RS232 Cable線。

　

　

產品面板

產品應用

產品規格

　

AVL-921 硬體規格

串列port(RJ45 接頭)

6組RS232 Port

數位輸入/輸出

4 組數位輸出及4組數位輸入(含隔離)

內建模組

GPS: 5/3.3V RS232(FXE1)
GPRS: 3.8V RS232(GM862-GPRS)

指示燈

Power: 紅色
GPS: 綠色
GPRS: 黃色

蜂鳴器

80dB min 4.5Khz

天線

GPS: MCX接頭主動式天線
GPRS: SMA 接頭主動式天線

電源供應

直流12~30V

電力消耗

1.9~2.2瓦

儲存溫溼度

0~85度, 5%~95%RH

操作溫溼度

0~70度 , 5%~95%RH

記憶體

外接32Kbytes SRAM
64Kbytes EEPROM

　 　 　

　

　
